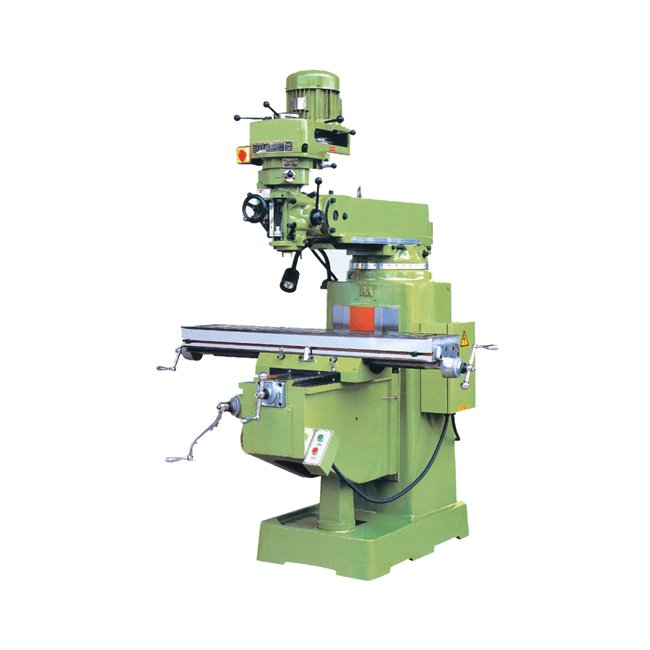

炮塔铣床3HG

分享到微信

×
1.整机采用米汉纳高级铸件。2.主轴管表面高频淬火硬化处理镀硬铬,精密研磨。3.前后及左右(X、Y轴)滑动贴附耐磨片(Turcite-B)。4.前后滑道高频淬火处理,精密研磨。
产品详情
参数

炮塔铣床概述

炮塔铣床可普遍用于加工平面,任意角度的斜面,铣键槽,沟槽,也可以转镗孔,其铣头可作左右回转各90度,前后各45度,滑枕可平转360度。主轴变速范围大,转速高。主轴套筒可机动定程进给,并设有过载保护装置。主轴套筒,机场导轨,工作台都经高频加硬处理,美观,实用。立式塔铣床可选装机动进给装置和数显系统。


炮塔铣床的保养

1.清洁:拆卸清洗各部油毛毡垫;擦拭各滑动面和导轨面、擦拭工作台及横向、升降丝杆、擦拭走刀器及刀架。

2.润滑:保持各油孔清洁畅通并加注32#润滑油;在各导轨面及滑动面及各丝杆处加注润滑油;检查油壶、油面、并加油至标高位置。

3.扭紧:检查并紧固压板及镶条螺丝;检查并扭紧工作台限位螺丝、走刀器传动机构、三球手柄、工作台支架螺丝。

4.调整:检查和调整铣头皮带、压板及镶条松紧适宜;检查和调整限位挡块及丝杆间隙。

5.防腐:除去各部锈蚀,保护喷漆面,勿碰撞;停用、备用设备的导轨面、滑动丝杆手轮及其它暴露在外易生锈的部位涂油防腐。






技术参数

机床型号

3HG

工作台面积

254*1270

10”*50”

工作台行程

X轴(mm)

800

Y轴(mm)

400

Z轴(mm)

400

轨道

Y轴(mm)

三角▲

Z轴(mm)

三角▲

主轴

主轴锥度

R8/NT30

主轴行程(mm)

127

主轴转速

16速/变速

主轴进给(mm)

0.076/0.003” 0.038/0.0015” 0.203/0.008”

主轴低速(r/min)

66、110、175、270、550、930、1460、2270/无级变速

主轴高速(r/min)

132、220、350、540、1100、1860、2920、4540/60、4200

T槽

糟数X宽(mm)

3*16

T槽间距(mm)

65

电机

电压(V)

220/380/415

频率(HZ)

50/60

机头电机

3HP/2.2kw

冷却电机

1/8HP

升降电机

/

工件重量(kg)

300

鞍座宽X长(mm)

280*510

滑枕行程(mm)

370

主轴直径

85.7

主轴中心至机身距离

Min(mm)

230

Max(mm)

600

主轴端至工作台面距离

Min(mm)

80

Max(mm)

480

机床外形尺寸(mm)

1670*1680*2090

净重(kg)

1100

炮塔铣床3HG炮塔铣床3HG炮塔铣床3HG炮塔铣床3HG炮塔铣床3HG
炮塔铣床3HG
炮塔铣床3HG
炮塔铣床3HG
炮塔铣床3HG
炮塔铣床3HG

炮塔铣床3HG
