DK77120快走丝线切割

高效率快走丝线切割是集机床电器，高频电源，伺服控制与图形编程为一体，实现了高效率，高精度，高光洁度,简便的加工控制，大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度，从而提高工件光洁度。

17761891790

产品详情

参数

快走丝线切割机床特点

高效率快走丝线切割集机床电器，高频电源，伺服控制与图形编程为一体，实现了高效率，高精度，高光洁度,简便的加工控制，大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度，从而提高工件光洁度。

高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%，环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次，提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理，供油全部用手动压油泵集成供油。

线切割机床优势

1.选用配对无间隙轴承，提高精度。

2.选用滚珠丝杆

3.采用镶钢导轨

4.良好的装配工艺要求

5.采用变频器，可以任意调节运丝滚筒速度，从而提高工件光洁度

6.常规加工效率可达150mm²/min

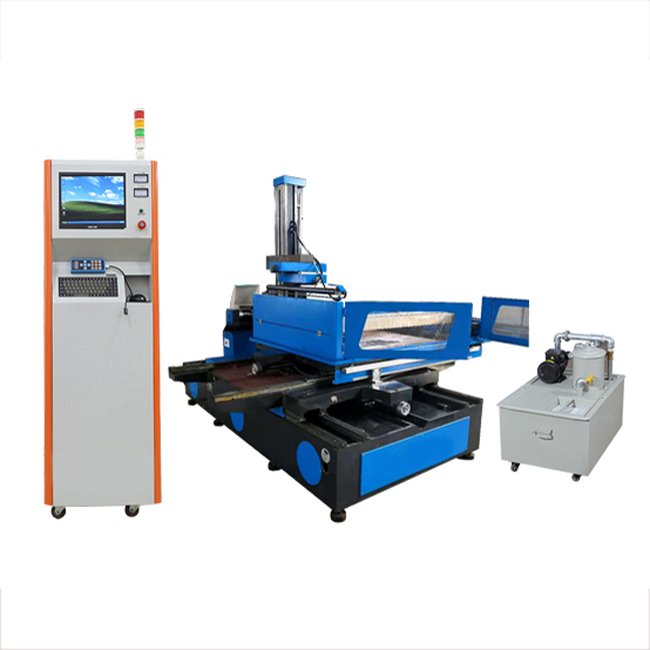

DK77120 白泰兰特.jpg

技术参数

序号	项目	参数
1	机型	国标120；快走丝
2	电器电柜形式	立柜
3	导轨	镶钢导轨
4	丝杠形式	滚珠丝杠
5	XYUV运动电机形式	反应式步进电机
6	运丝电机工作方式	变频器调速1~12m/s
7	机床防护	环保防护罩
8	运动轴运动分辨率	0.001mm
9	工作台尺寸	1900X1500
10	X、Y轴向行程	1200X1400mm
11	U、V轴行程	±35×±35mm
12	加工锥度/加工厚度	±6°/80mm
13	直线切割厚度	1000mm（Z轴手动升降）
14	控制方式	4轴联动
15	承载重量	1800kg
16	加工电流	8A
17	加工效率Cr12,H=60mm	≥180 mm²/m
18	表面粗糙度（直线切割，H≤40mm）	Ra≤2.5μm
19	切割精度Cr12,H=40mm	≤0.015mm
20	储丝筒径向跳动	≤0.02mm
21	钼丝直径范围	0.12~0.22mm
22	储丝筒储丝量	250m
23	钼丝损耗Cr12,H=40mm	≤0.02mm /300000mm²，
24	切割电源	无阻高频电源系统
25	操作系统	Windows 98/XP(依据控制软件)
26	控制系统	AUTOCUT
27	通讯接口	LAN、RS232、USB
28	操作功能	绘制或CAD图形导入
29	工作液箱容积	55L
30	工作液过滤方式	滤网过滤
31	整机重量	7500 kg
32	主机外形尺寸	3800x3800x2700mm
33	电柜尺寸	730×630×1820mm
34	电器额定功率	≤2kW
