DK7720快走丝线切割

高效率快走丝线切割是集机床电器，高频电源，伺服控制与图形编程为一体，实现了高效率，高精度，高光洁度,简便的加工控制，大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度，从而提高工件光洁度。

17761891790

产品详情

参数

快走丝线切割用途

线切割工作原理是利用连续移动的细电极丝作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

; 该设备主要用于对各类模具、电极、精密零部件制造，硬质合金、淬火钢、石墨、铝合金、结构钢、不锈钢、钛合金、金刚石等各种导电体的复杂型腔和曲面形体加工。具有加工精度高，光洁度高、切割速度快等特点。机床外观设计美观大方，结构设计合理紧凑，机械结构坚固结实。机床在结构特性，具有极强的实用性功能。机床所有零部件和各种仪表的计量单位全部采用单位（SI）标准。设备防护装置齐全可靠，符合国家有关部门对机床安全防护通用条款的规定及要求。

线切割加工特点

1.适用范围广
不论材料的厚度和硬度均可加工，只要是导电材料，就可以将其从薄板加工成硬质合金，而与材料的厚度，尺寸和硬度无关。

2.可以加工复杂的形状
除了直线切割外，还可以切割成弧形并加工复杂的形状，例如直线和弧形的组合。通过分别移动上下金属丝，也可以进行锥度加工。

3.高精准度

线切割的精度可与砂轮机（0.005 mm单位）媲美。

4.无毛刺
由于不需要去除毛刺，因此不需要诸如切屑传送带的外围设备，并且可以缩短过程。

5.无需特殊工具
由于可以使用相对便宜的黄铜（黄铜）线代替诸如旋转和切割所用的切削工具之类的消耗工具，因此不需要更换该工具并且可以降低消耗品的成本。

6.减少材料损坏
由于线切割是非接触过程，因此材料上的负载不会太大，并且热变形也很小。

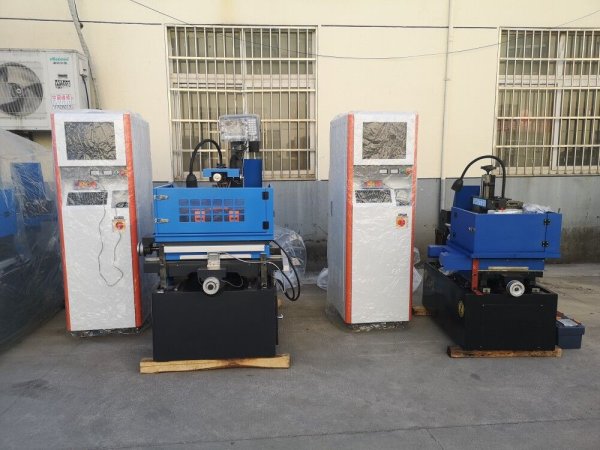

泰兰特 DK7720.jpg

序号项目参数

序号	项目	参数
1	机型	国标20；快走丝
2	电器电柜形式	立柜
3	导轨	镶钢导轨
4	丝杠形式	滚珠丝杠
5	XYUV运动电机形式	反应式步进电机
6	运丝电机工作方式	变频器调速1~12m/s
7	机床防护	环保防护罩
8	运动轴运动分辨率	0.001mm
9	工作台尺寸	420X270
10	X、Y轴向行程	250X200mm
11	U、V轴行程	±35×±35mm
12	加工锥度/加工厚度	±6°/80mm
13	直线切割厚度	≤300mm（Z轴手动升降）
14	控制方式	4轴联动
15	承载重量	≤100kg
16	加工电流	≤8A
17	加工效率Cr12,H=60mm	≥180 mm²/m
18	表面粗糙度（直线切割，H≤40mm）	Ra≤2.0μm
19	切割精度Cr12,H=40mm	≤0.01mm
20	储丝筒径向跳动	≤0.02mm
21	钼丝直径范围	0.12~0.22mm
22	储丝筒储丝量	250m
23	钼丝损耗Cr12,H=40mm	≤0.02mm /300000mm²，
24	切割电源	无阻高频电源系统
25	操作系统	Windows 98/XP(依据控制软件)
26	控制系统	AUTOCUT
27	通讯接口	LAN、RS232、USB
28	操作功能	绘制或CAD图形导入
29	工作液箱容积	55L
30	工作液过滤方式	滤网过滤
31	整机重量	900 kg
32	主机外形尺寸	1500x1000x1700mm
33	电柜尺寸	600×600×1240mm
34	电器额定功率	≤2kW
