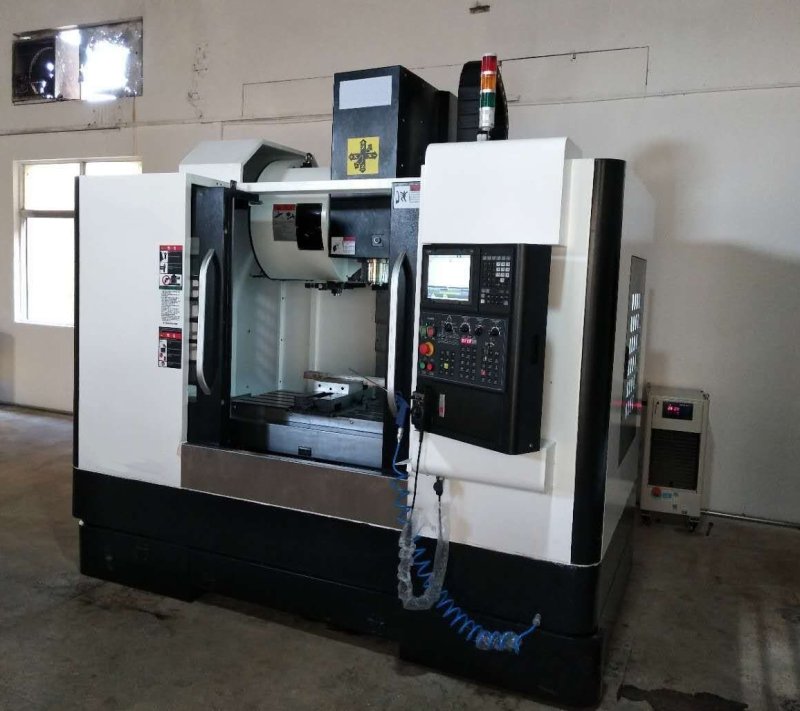

立式加工中心VMC-650

分享到微信

×
高精度立式加工中心可自动完成铣、镗、钻、扩、攻丝(刚性攻丝)等多种工序的加工,用途较广,特别适用于加工各种形状复杂的二、三维凹凸模型及复杂的型腔和表面。适用于板类、盘类、壳体类等精密零件的中小批量生产。
产品详情
参数

立式加工产品简介

立式加工中心可自动完成铣、镗、钻、扩、攻丝(刚性攻丝)等多种工序的加工,用途很广,特别适用于加工各种形状复杂的二、三维凹凸模型及复杂的型腔和表面。适用于板类、盘类、壳体类等精密零件的中小批量生产。主要应用于航空、航天、汽车零部件及模具等行业的三维复杂零件加工。

立式加工中心采用直连式高转速主轴,应用人字形立柱设计,提高整机抗震能力,让加工中心在高速加工的情况下,保持高精度的加工标准,是一款应用于CNC精密零件加工的高速立式加工中心。


       立式加工中心产品特性

1.直联15000转高速主轴,经动平衡机检验调整,震动小,能延长主轴使用寿命,伺服电机适应高速高精度加工需求,三轴均采用高精度级滚珠丝杠传动,确保传动之精度。

2.箱式结构搭配大跨度的人字型立柱设计,确保机床长期使用不变形,提高整机抗震能力,保证其加工稳定性,人性化的对话界面,便于操作。

3.配置三菱系统,可扩充1GB内存卡,可以储存上千条程序,随时调用,省去边传输边加工的烦恼。

4.主轴伺服马达选用高扭力、大马力电机,适应高速高精度加工需求。

5.主轴采用油冷压缩机加以恒温,确保主轴在高速作业下不会影响主轴精密度,并加气体保证,防止主轴锥孔有铁屑等杂物影响主轴锥孔之精密度。

6.电控箱采用热交换器加以散热,加上机械的进给和转速的搭配,把加工产品的效果发挥到淋漓尽致。

7.三轴采用高精度C3级滚珠丝杆并用精密滚珠轴承作预拉以确保热膨胀之精密度,防止在高温下损坏系统精密部件。

8.切削液容量大,可迅速将切削热排出。水箱设计上采用双箱式,并置于机台内侧,节省空间。

9.机台设计简洁,节省占地空间。





技术参数

机床型号
VMC-650
X轴行程(mm)
600
Y轴行程(mm)
500
Z轴行程(mm)
500
主轴端面至工作台(mm)
110-610
主轴转速(rpm)
10000
主轴马达功率(kw) 7.5
三轴马达功率(kw) X2/Y2/Z2
工作台面积(mm)
500*800
T型槽(槽*宽*中心距)(mm)
3-18*144
X轴快速位移(mm/min)
24000/36000
Y轴快速位移(mm/min)
24000/36000
Z轴快速位移(mm/min)
18000/36000
切削进给速度(mm/min)
1-8000
主轴锥度 BT40
道具数量(只
24
刀具直径(mm) 80
刀具长度(mm 200
刀具重量(kg 7
刀库类别
斗笠/刀臂
空压源(kg/cm² 5.5
工作台承重(kg
600
机床重量(kg 5500
